牛人支招,教你設計無線探測器
發布時間:2015-01-10 責任編輯:sherryyu
【導讀】無線探測器電路的設計有很多方式,這里小編分享的是一位技術牛人采用NE567設計的無線探測器電路,該電路可以應用在高度免疫的誤觸發,雙音頻解碼,遙控器,超聲波控制,監測頻率等,著實不錯的設計,值得學習。
具有一個AM鎖定檢測和輸出驅動電路內置PLL電路。NE567的主要功能是推動負載(通常為LED)時,在其探測波段的頻率是在IC的輸入。中心頻率,頻段輸入,輸出延遲等可以使用外部元件編程。
NE567音解碼器/PLLIC
NE567是具有一個AM鎖定檢測和輸出驅動電路內置PLL電路。NE567的主要功能是推動負載(通常為LED)時,在其探測波段的頻率是在IC的輸入。中心頻率,頻段輸入,輸出延遲等可以使用外部元件編程。NE567集成電路的功能包括0.01Hz至500kHz的頻率范圍內,高度穩定的中心頻率,可編程帶寬,高噪聲抑制,可吸收輸出百毫安的,外部可調VCO頻率等NE567,常見的應用是高度免疫的誤觸發,雙音頻解碼,遙控器,超聲波控制,監測頻率等。

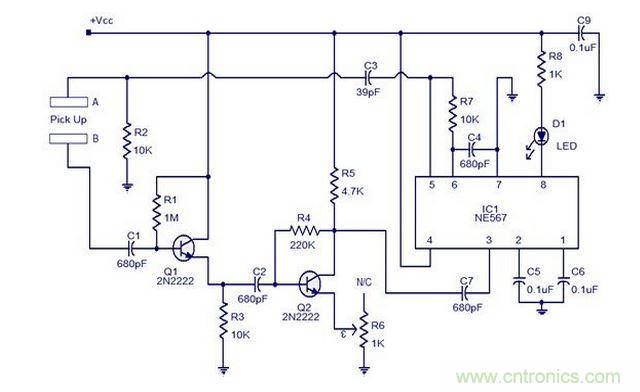

NE567接近探測器電路

一個簡單的接近探測器電路采用NE567在這里顯示。第8針是內部輸出驅動電路IC內部的輸出終端。此引腳變?yōu)榈碗娖綍r,輸入頻率的IC(PIN3)在檢測帶。電阻R7和電容C4設置的振蕩頻率。這些振蕩是在5腳和它耦合到終端的組裝起來使用電容C3挑。候機樓B拿起通過電容C1的晶體管Q1的基振蕩,和夫婦。Q1和Q2形成了一個兩階段的集電極基極偏置2級放大器。R1和R4是基地偏置電阻,Q1和Q2的集電極。C2的夫婦輸出第一階段到第二階段。拿起信號,從而放大并應用于IC的輸入引腳(PIN3)通過電容C7。5233形成輸出濾波電容器和電容C5決定接收信號的頻帶寬度。C9是由電源旁路電容。C2和R2提供了一個VCO信號的相移與此相移信號從IC由IC檢測。當一些附近的成立大會,其終端的變化之間的電容挑對象。這種電容的變化而變化的頻率,IC檢測到這一變化,并顯示指示。電阻R8限制輸出LED電流。
