詳解電容式物位傳感器原理及安裝
發布時間:2015-01-14 責任編輯:sherryyu
【導讀】電容式物位傳感器可以用作連續式物位測量,也可用作物位開關,作為報警或喂料、卸料設備的輸入信號。該物位傳感器有造價低、無機械磨損、安裝和維修方便等特點。憑借這些優點被廣泛應用。
電容式物位傳感器的工作原理是插入料倉中的電極與料倉壁之間構成電容器,當倉內物料位置變化引起電容量的變化時,通過轉換電路得到相應的控制信號。因?yàn)殡娙萘渴沁B續變化的,因此該傳感器可以用作連續式物位測量,也可用作物位開關,作為報警或喂料、卸料設備的輸入信號。該物位傳感器有造價低、無機械磨損、安裝和維修方便等特點。傳統的方式是通過調頻振蕩電路實現電容量到頻率的轉換,又經限幅放大及鑒頻器的線性化,得到相應的電壓或電流信號。若使用一段時間后電極(探頭)上粘有物料,則往往會導致控制器誤動作,現已由傳統的檢測電容量發展為檢測探頭與倉壁間導納的方式。

依據量程的大小和控制方式的不同,電極設計成桿(棒)式,可應用于各種料倉?,F(xiàn)在的新型產品為全密封一體化安裝結構,采用射頻振蕩器和數字集成電路,無運動機械部件,“數字標定技術”使得用戶可以在空倉的狀態下一次完成標定,功能齊全、性能可靠、控制及時、顯示直觀。

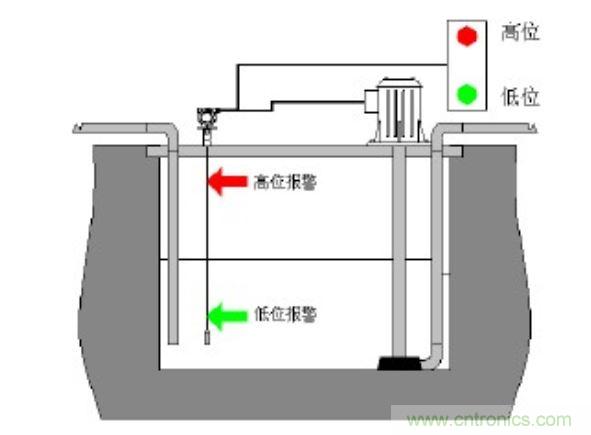

安裝此類物位傳感器時應注意選取合適的安裝點,避開下料口;注意信號線的屏蔽和接地,防止干擾。但倉內物料溫度、濕度、運動速度的變化以及物料粘掛倉壁和電極等因素的影響,引起電容介電常數的變化。因此,若用作連續物位的檢測,其測量精度不高,通常用作物位開關。必須定期檢查探頭和物位開關動作情況并進行校驗。
