基于智能無線傳感電磁閥控制電路設計
發布時間:2014-09-28 責任編輯:sherryyu
【導讀】本文為大家介紹的是一款智能無線傳感電磁閥控制電路設計,該無線傳感電磁閥可智能化地實現隨時隨地監控礦井內瓦斯?jié)舛裙δ?。到底是怎么具體設計電路的呢?又是怎么工作的呢?

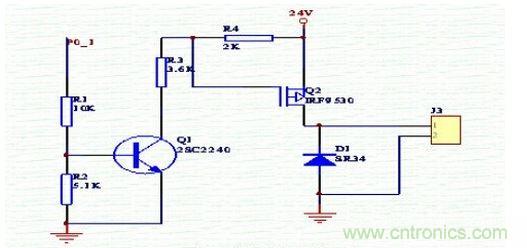

電磁閥控制電路:為了智能化地實現隨時隨地監控礦井內瓦斯?jié)舛冗@一功能,主控芯片CC2430采用模糊PID進行控制,通過P0_1輸出所需波形,通過下面的電路控制電磁閥的開合。電磁閥斷開,抽排泵停止工作;電磁閥吸合,抽排泵開始工作,把礦井內的瓦斯氣體排出礦井,直到礦井內的瓦斯?jié)舛仍诎踩纳a(chǎn)范圍內。電磁閥控制電路如圖5所示。

圖 電磁閥控制電路
當P0_1輸出為高電平時,三極管處于飽和狀態,場效應管IRF9530作為電子開關,IRF9530加了驅動電壓,漏極獲得放大電流,電磁閥閉合;當P0_1輸出為低電平時,三極管的基極電壓為0,使三極管處于截止?fàn)顟B(tài),場效應管也不符合導通條件,也處于截止?fàn)顟B(tài),電磁閥斷開。
