【導讀】高頻開關應用通常用于集成電源和信號隔離器件。 您可能會發現連接到包含數字隔離器的系統的長電纜或電線，例如，德州儀器（TI）的ISOW7841器件可能會從轉換器中獲取高頻開關噪聲。這種長接線充當發射器天線并導致拾取噪聲。 我們怎樣才能消除這種噪聲？
為了解決這個問題，需要保持共模電流回路盡可能小并保持電纜盡可能短。在某些情況下，設計可能不允許您輕松縮短電纜，或者地面與電源接地之間可能存在不良連接。 另一種方法是使用共模扼流圈來衰減共模噪聲。

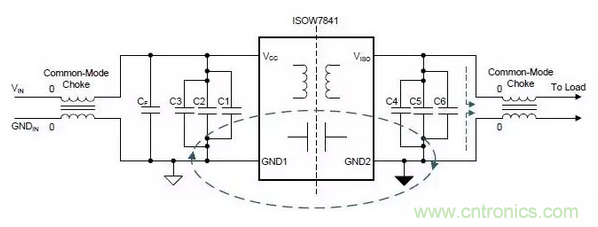

上圖是ISOW7841設計，使用扼流圈來降低共模電流以及返回路徑環路面積，間接減少輻射發射。 共模扼流圈可插入輸入和輸出電源或連接到系統的任何長電纜上。
