掌握LED四種特殊應用電路,業余也能變專才
發布時間:2014-12-18 責任編輯:sherryyu
【導讀】眾多電源工程師都不難熟悉,發光二極管是LED電路設計中經常用到的器件,這里我們介紹幾種它的特殊用法,這對于條件有限的業余電子愛好者在電子制作中有時會很有幫助。

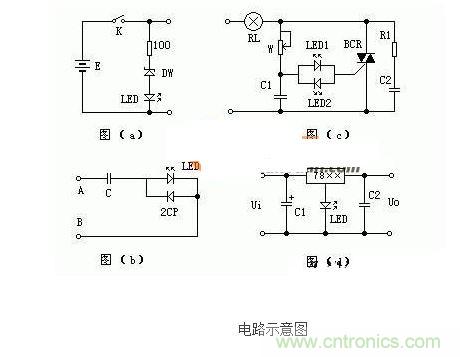

下面我們以4個電路圖來示意這幾種特殊的應用方法。下圖中圖是用發光二極管LED監視電池電壓的應用電路。電路中穩壓管DW的穩壓值應選電池額定電壓的70%左右。圖是LED用在220V、50Hz市電中,作為電器具工作指示或保險絲熔斷指示。圖是將兩只LED反向并聯,用在移相式可控硅調壓電路中代替雙向觸發二極管。圖是用在固定輸出三端穩壓電路中用以提升輸出電壓。并可兼作電源指示。
