詳解FPGA在多軸步進電機控制器中的應用
發布時間:2015-02-20 責任編輯:sherryyu
【導讀】本文介紹的是FPGA在多軸步進電機控制器中的應用,此系統可對多軸步進電機實現高精確度控制,每軸的運動是相互獨立的,并且控制參數在線可編程。
提出一種應用現場可編程門陣列(FPGA)實現多軸步進電機控制器的方法。采用IP設計思想,步進電機的運動控制由硬件電路(步進電機IP核)實現,軌跡計算由同一芯片上的微處理器(Nios II軟核)實現,從而可以構建多軸步進電機控制器的可編程片上系統(SoPC系統)。利用VHDL硬件描述語言,設計了一種高性能步進電機IP核,并進行了仿真驗證。為了驗證該IP核的復用性,構建了一個4軸步進電機控制器的SoPC系統。實驗結果表明,此系統可對多軸步進電機實現高精確度控制,每軸的運動是相互獨立的,并且控制參數在線可編程?;谶@種方式構建的系統,擴展方便、可移植性高、具有廣泛的適用性,可用于多軸伺服系統的工業領域。

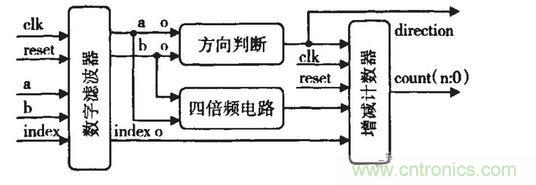

QEP電路框圖
