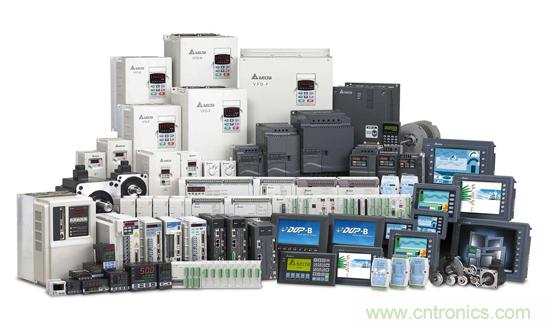

【導讀】電子電路的設計過程中，工程師不可避免的需要萬用表測量一些測量儀器。工程師都知道，萬用表可以測量直流電流、交流電壓、直流電壓。而變頻器則是通過修改電機的工作電源頻率來控制交流電動機的設備。本文將為你講解，如何使用萬用表來測量變頻器的好壞。
眾所周知，變頻器有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。本文將為你講解，如何使用萬用表來測量變頻器的好壞。
需要注意的是，為了人身安全，必須確保機器斷電，并拆除變頻器輸入電源線R、S、T和輸出線U、V、W后方可操作！首先把萬用表打到“二級管”檔，然后通過萬用表的紅色表筆和黑色表筆按以下步驟檢測：
黑色表筆接觸直流母線的負極P(+)，紅色表筆依次接觸R、S、T，記錄萬用表上的顯示值。然后再把紅色表筆接觸N(-)，黑色表筆依次接觸R、S、T，記錄萬用表的顯示值。六次顯示值如果基本平衡，則表明變頻器二極管整流或軟啟電阻無問題，反之相應位置的整流模塊或軟啟電阻損壞，現象：無顯示。
紅色表筆接觸直流母線的負極P(+)，黑色表筆依次接觸U、V、W，記錄萬用表上的顯示值。然后再把黑色表筆接觸N(-)，紅色表筆依次接觸U、V、W，記錄萬用表的顯示值。六次顯示值如果基本平衡，則表明變頻器IGBT逆變模塊無問題，反之相應位置的IGBT逆變模塊損壞，現象：無輸出或報故障。
用變頻器現場拖動一臺功率匹配的異步電機空載運行，調節頻率f，由50Hz開始下降一直到最低頻率。
在此過程用電流表檢測電機空載電流，如果空載電流在頻率下降過程中很平穩，能保持基本不變，那就是一臺好變頻器。
最低頻率可以這樣計算，(同步轉速-額定轉速)×極對數p÷60。例如，一臺4極電機，額定轉速是1470轉，最低頻率=(1500-1470)×2÷60=1Hz。
軟啟電阻無問題，反之相應位置的整流模塊或軟啟電阻損壞，現象：無顯示。
紅色表筆接觸直流母線的負極P(+)，黑色表筆依次接觸U、V、W，記錄萬用表上的顯示值。然后再把黑色表筆接觸N(-)，紅色表筆依次接觸U、V、W，記錄萬用表的顯示值。六次顯示值如果基本平衡，則表明變頻器IGBT逆變模塊無問題，反之相應位置的IGBT逆變模塊損壞，現象：無輸出或報故障。
用變頻器現場拖動一臺功率匹配的異步電機空載運行，調節頻率f，由50Hz開始下降一直到最低頻率。
在此過程用電流表檢測電機空載電流，如果空載電流在頻率下降過程中很平穩，能保持基本不變，那就是一臺好變頻器。
最低頻率可以這樣計算，(同步轉速-額定轉速)×極對數p÷60。例如，一臺4極電機，額定轉速是1470轉，最低頻率=(1500-1470)×2÷60=1Hz。
