通常來講，一項芯片或者FPGA項目工程走到綜合這一步說是到了尾聲，其實恰恰才是剛剛開始，后面還有很多很多的流程和路要走，所以解決時序違規問題十分重要，如果這個問題解決不好，后面的流程就沒法往下走，整個項目可能停滯不前，甚至打回到最開始重新進行coding，如果在不幸運的話有可能整個項目就會fail，所以時序分析及解決違規問題則是必須攻克的一個難題。

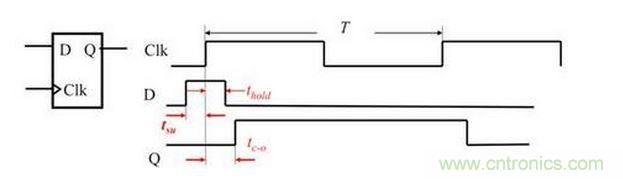

其實所有的時序問題都可以歸結為常見的兩類問題：建立時間（setup time）和保持時間（hold time）的問題，關于他們的定義大家可以百度一下。



1）一般呢，建立時間不滿足往往是由于組合邏輯團太大的原因造成的；保持時間不滿足往往是由于組合邏輯團太小的原因造成的；建立時間和保持時間都不滿足的情況往往是出現在異步時鐘域中。



2）解決建立時間不滿足的方法有如下：加強約束，重新進行綜合，對違規的路勁進行進一步的優化，但是一般效果可能不是很明顯；降低時鐘的頻率或者提高電路的電壓，但是這個一般是在項目最初的時候決定的，這個時候很難再改變；拆分組合邏輯團插入寄存器，增加流水線，這個是常用的方法；盡量減小傳輸?shù)难訒r(shí)；換用先進的工藝，但是這個一般也不太現實。所以流水線是常用的方法。



3）解決保持時間不滿足的方法有如下：增加邏輯團的延時，一般就是在后端的時候插入buffer；減小時鐘的延時。相比建立時間，保持時間的問題一般比較好解決。



4）異步時鐘域的問題：這個一般要單獨依靠異步時鐘域（CDC）處理的方法來解決。



所以整體而言，處理時鐘問題其實就是在處理建立時間，保持時間，異步時鐘等相關的問題，把這些解決好，后面才能順利的進行。



在后續中，會更為詳細的，圖文并茂的介紹如何處理建立時間和保持時間的方法，如何處理CDC的問題。希望大家耐心等待！
