【導讀】功率繼電器是一種在大電流、高壓、高頻電路中進行電氣控制的繼電器，通常用于自動控制系統、電力系統等領域。與信號繼電器不同，功率繼電器專門設計用于處理較高的電氣負載，切換額定電流最高可達40A，能夠控制電機、變壓器等大功率設備。
1 功率繼電器的定義與工作原理
1.1 定義
功率繼電器是一種在大電流、高壓、高頻電路中進行電氣控制的繼電器，通常用于自動控制系統、電力系統等領域。與信號繼電器不同，功率繼電器專門設計用于處理較高的電氣負載，切換額定電流最高可達40A，能夠控制電機、變壓器等大功率設備。
1.2 工作原理
功率繼電器的核心工作原理是利用電磁效應實現電路的通斷控制。當線圈兩端加上一定的電壓時，線圈中就會流過電流，產生電磁效應，使銜鐵吸向鐵芯，從而帶動動觸點與靜觸點吸合。
當線圈斷電后，電磁吸力消失，銜鐵在彈簧反作用力下返回原位，使觸點釋放。這種電磁-機械聯動機制使得功率繼電器能夠通過小電流控制大電流電路，實現電氣隔離與功率放大。
2 功率繼電器的基本特性與優勢
2.1 基本特性
功率繼電器的主要技術特性可從電氣參數和機械參數兩方面進行評估：
電氣參數：包括線圈額定電壓、觸點容量、接觸電阻、絕緣電阻等。大功率繼電器當觸點開路電壓為直流28V時，觸點額定負載電流（阻性）可達10A、15A、20A、25A、40A。
機械參數：包括動作時間、振動強度和沖擊強度等。優質的功率繼電器具有動作快、工作穩定、使用壽命長、體積小等特點。
2.2 核心優勢
功率繼電器相較于其他開關器件具有多項顯著優勢：
3 功率繼電器的應用領域
功率繼電器的應用已滲透到工業控制和電力系統各個領域：
電力系統：在電力系統中，功率方向繼電器可用于雙側電源網絡的繼電保護，通過檢測短路功率方向?qū)崿F(xiàn)選擇性動作。
新能源領域：在新能源汽車、智能電網等新興行業，高壓、大電流繼電器應用廣泛，例如270V系統電壓平臺，廣泛用于空間站、四代機、空客等。
4 成本分析與元器件選型要則
4.1 成本構成分析
功率繼電器的成本受多重因素影響：
4.2 元器件選型要則
選型時需綜合考慮以下因素：
5 主要IC原廠品牌與國際國內對比
5.1 國際品牌
5.2 國內品牌
正泰(CHNT)：國內低壓電器龍頭，產品性價比高，售后服務網絡完善。
宏發(HONFA)：國內繼電器行業領軍企業，產品已進入國際市場。
三友聯眾：在通用功率繼電器領域，國內生產的產品與外資產品不存在差異，性價比方面更具有優勢。

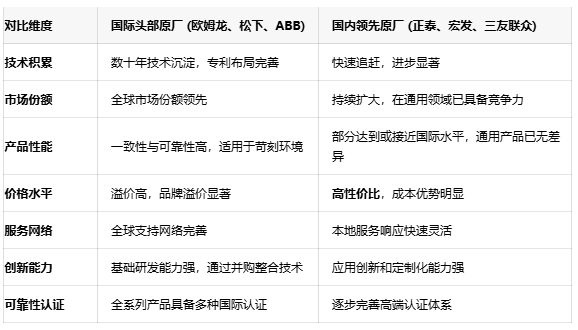

5.3 國際與國內品牌對比
6 選型要則與成本平衡策略
在功率繼電器選型過程中，需綜合考慮技術因素與成本效益：
平衡標準與定制：在大多數應用場景下，標準產品已能滿足需求，特殊應用再考慮定制解決方案。
國產化替代策略：在滿足性能要求的前提下，優先考慮國產繼電器，以降低成本并保障供應鏈安全。
功率繼電器選型是平衡電氣參數、環境適應性、可靠性要求與成本效益的系統工程。隨著國產繼電器技術的成熟，在通用應用場景中，國產器件已能提供不遜于國際品牌的性能表現，同時具有明顯的成本與服務優勢。對于關鍵任務系統，仍需重點關注器件的可靠性認證和長期穩定性；而對于成本敏感型項目，國產功率繼電器已成為極具競爭力的選擇。
