緊急剎車電路設計,誤踩油門也“沒事”
發布時間:2014-11-21 責任編輯:sherryyu
【導讀】汽車在行駛中,當意外情況發生時,由于司機精神緊張,錯把油門當作剎車猛踏下去,用力過大,很容易造成車禍。本文為大家介紹一款誤踩油門緊急剎車電路模塊設計,減少事故的發生。

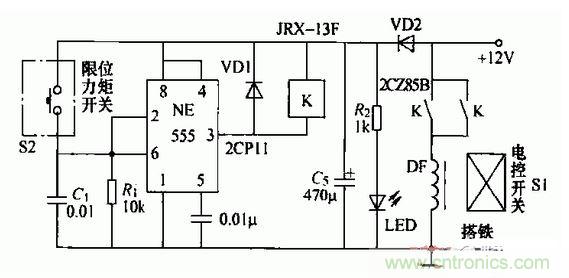

電路原理:汽車在行駛中,當意外情況發生時,由于司機精神緊張,錯把油門當作剎車猛踏下去,用力過大,常使油門最低部的開關S閉合,利用猛踏油門使K}jj合這一情況NE555和Rj、cl等組成一觸發電路。平時555處于置位狀態,④腳為高電平,K不動作。其常開觸點K處于斷開狀態。當誤踩油門時.K閉合,⑥腳呈高電位,使555復位,K吸合,其常開觸點K閉合i電磁氣閥DF得電,則高崖氣體通過DF向剎車機構供氣,使汽車剎車,防止事故發生。
