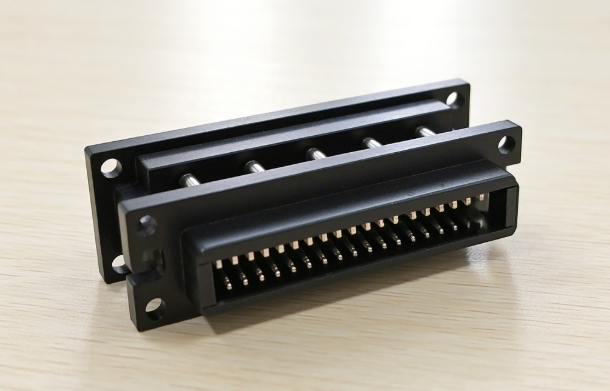

【導讀】板對板連接器（Board-to-Board Connector）作為電子設備中實現電路板間信號與電力傳輸的核心組件，通過金屬觸點在不同印刷電路板（PCB）之間建立可分離的電氣連接。
板對板連接器（Board-to-Board Connector）作為電子設備中實現電路板間信號與電力傳輸的核心組件，通過金屬觸點在不同印刷電路板（PCB）之間建立可分離的電氣連接。
在單個設備中，主板到子板的連接可能每秒傳輸超過1，000次信號，或在-40℃至85℃ 的溫度下可靠運行。
01 工作原理與核心優勢
板對板連接器基于金屬接觸導通的原理，通過公座和母座的精確配合，實現電路板間的電氣連接。其核心結構包括金屬觸點和塑料絕緣體，觸點通常采用銅合金并鍍金，以提供優異的導電性和抗氧化能力。
與傳統的線對板連接器相比，板對板連接器具有多重決定性優勢：
它們在緊湊型設備中實現空間優化，支持高速電路的卓越信號完整性，并且與自動化SMT組裝兼容。
高端產品的引腳間距可小至0.4mm，帶寬高達10Gbps，能承受260℃ 的回流焊溫度。
02 多樣化的應用場景
板對板連接器已廣泛應用于多個領域，其需求差異推動了技術的多樣化發展。
在消費電子領域，智能手機是板對板連接器最大的應用市場，高端機型通常使用0.4mm間距的連接器連接主板和顯示模塊。
汽車電子對可靠性要求極高，車載信息娛樂系統和ADAS傳感器需要能補償±0.5mm安裝誤差的浮動連接器。
在工業設備領域，工業機器人關節控制需要抗振動、插拔次數超過5萬次的高可靠性連接器。
通信設備也是板對板連接器的重要應用領域，5G基站和光模塊需要支持112Gbps高速傳輸的連接器。
03 成本結構深度解析
板對板連接器的成本主要包括材料成本、制造成本和研發成本。根據應用場景的不同，成本差異顯著。
●消費級連接器的單點成本約為$0.02-0.05，主要采用0.8mm厚磷青銅端子和鍍錫工藝。
●工業級連接器的單點成本增至$0.08-0.15，采用1.0mm以上銅合金端子和鍍金工藝，滿足更嚴格的插拔壽命要求。
●汽車級連接器的單點成本最高，達$0.12-0.20，需要符合IP67防護等級和-40℃~+125℃的工作溫度范圍。
●除了連接器本身的成本，系統集成成本也是選型時的重要考量因素。一些連接器如廣瀨電機的0.35mm間距產品，單價較高但可節省PCB布局空間。
●而TE Connectivity的0.4mm間距連接器單價較低但需要更高的對準精度，這種“性能與成本”的平衡策略，為不同預算的項目提供了多樣化選擇。
04 選型要則：四大關鍵維度
●板對板連接器選型需綜合考慮電氣參數、機械結構、環境適應性和成本效益四大維度。
●電氣參數是基礎考量，額定電流需根據模塊功耗計算峰值電流，并留有20%-30% 余量。
●接觸電阻應控制在20mΩ以內，高速傳輸需選阻抗匹配的連接器，帶寬需高于信號速率的1.5倍。
●機械結構影響連接可靠性，引腳間距的選擇取決于PCB布局密度——0.4mm間距適合手機主板，1.27mm間距多用于工控設備。
●堆疊高度從1.5mm到30mm不等，浮動式連接器可補償±0.3mm的安裝誤差。
●環境適應性決定連接器的使用壽命，工業級連接器需滿足-40℃~+125℃ 工作溫度，汽車電子建議選二次鎖設計，防止振動導致松脫。
●成本效益需平衡技術指標與總體擁有成本，對于關鍵系統（如醫療設備、車載ADAS），優先選擇經過市場驗證的成熟型號。
05 頭部廠商全景分析
全球板對板連接器市場由國際巨頭主導，但中國廠商正快速崛起。
●泰科電子（TE Connectivity） 作為全球最大連接器制造商，產品覆蓋全品類，在新能源汽車高壓連接器市占率超40%。
●安費諾（Amphenol） 在通信領域占據主導地位，全球5G基站連接器市占率達60%，綁定華為、愛立信等主要設備商。
●莫仕（Molex） 在消費電子領域表現卓越，全球Type-C接口專利數量第一，是蘋果核心供應商。
●日本廣瀨電機（Hirose Electric） 在微型化技術方面領先，推出全球最小間距（0.35mm）連接器，綁定索尼等高端消費電子品牌。
●中國立訊精密憑借低成本制造和蘋果產業鏈深度綁定，自動化率達80%，正從代工向自主研發轉型。
●中航光電作為中國特種領域領導者，軍工訂單占比70%，是中國衛星互聯網建設的核心供應商。

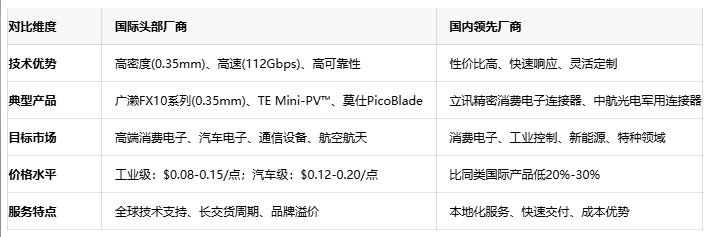

國際廠商與國內廠商板對板連接器布局對比
國內廠商如連興旺電子擁有國內品類齊全的板對板連接器矩陣，可提供對標國際品牌的無縫替代方案，依托垂直一體化生產實現顯著價格優勢。
廈門凱巴斯電氣專注工業控制與通訊連接器，產品防護性能突出，可適應高溫、高濕等惡劣環境。
隨著5G、新能源汽車和工業4.0的快速發展，板對板連接器正朝著超小型化、高速高頻和高可靠性方向演進。選型時需摒棄“唯品牌論”或“唯成本論”的片面思維，在產品生命周期內平衡性能、可靠性與總體擁有成本，才能做出最明智的決策。
