【導讀】家電行業正經歷雙重變革：新國標能效紅線倒逼能耗優化，全屋智能場景催生設備協同需求。傳統變頻方案受限于算力瓶頸與算法滯后，難以應對多設備聯動、瞬時響應的技術挑戰。以GD32E235為代表的國產MCU憑借72MHz高頻算力+硬件級FOC加速，正在重構變頻控制架構——實測顯示，其單電阻采樣方案將電機轉速精度提升至±10rpm，響應延遲壓縮至0.8秒，為冰箱、洗衣機、油煙機等全場景家電提供高性價比控制核心。

家電行業正經歷雙重變革：新國標能效紅線倒逼能耗優化，全屋智能場景催生設備協同需求。傳統變頻方案受限于算力瓶頸與算法滯后，難以應對多設備聯動、瞬時響應的技術挑戰。以GD32E235為代表的國產MCU憑借72MHz高頻算力+硬件級FOC加速，正在重構變頻控制架構——實測顯示，其單電阻采樣方案將電機轉速精度提升至±10rpm，響應延遲壓縮至0.8秒，為冰箱、洗衣機、油煙機等全場景家電提供高性價比控制核心。

從變頻空調的精準控溫到智能家電的自主決策，MCU通過集成化硬件設計與智能化控制算法的深度融合，正推動家電行業從硬件功能競爭向系統化競爭演進，成為驅動國內家電技術升級與全球競爭力提升的底層技術支柱。

從功能控制到智能互聯

起源于20世紀80年代空調領域的家電變頻驅動技術，正以功率半導體與控制算法的持續突破，重構家居場景的舒適體驗范式。這項最初服務于空調精準控溫的技術，如今已通過變頻油煙機、冰箱、洗衣機等產品的迭代升級，勾勒出從單一功能實現到全場景智聯的技術進化路徑。

在廚房場景中，搭載直流變頻技術的油煙機通過傳感器實時監測油煙濃度，實現電機轉速的無級調節：爆炒工況下電機功率瞬間躍升以應對峰值負荷，慢燉模式時自動降低能耗，確保吸排效率與能效的動態平衡。冰箱領域的矢量變頻技術以精準控溫為核心，速凍模式下高效制冷鎖鮮，日常存儲時以超低頻運行維持恒溫環境，為食材構建穩定的保鮮生態。洗護場景中，直驅變頻洗衣機通過識別衣物重量與面料特性，在寬轉速區間內實施智能調節：羊毛織物采用低轉速輕柔洗護，厚重衣物則以高速運轉強化去污能力，實現精細化洗滌。

作為變頻技術的核心樞紐，MCU承擔著實時處理多元信號、生成電機控制策略的關鍵任務。隨著家電變頻驅動方案向國產化、智能化、小型化、低成本及高效節能方向發展，MCU通過集成遠程監控、故障診斷等功能模塊，推動家電從傳統功能設備向具備學習能力的智能終端進化。面對差異化競爭，以兆易創新為代表的MCU廠商通過提供定制化解決方案，助力企業從硬件性能比拼轉向“硬件+算法+智能化”的綜合競爭力構建，重塑產業競爭格局。

冰箱、洗衣機、油煙機，全場景變頻驅動技術突破

在家電變頻技術向多場景滲透的進程中，兆易創新聯合奧庫科技推出的基于GD32E235系列MCU構建的驅動解決方案，以專業化定制能力破解不同家電的技術痛點。該系列芯片采用Arm? Cortex?-M23內核，依托72MHz高速運算能力與12bit高精度ADC采樣系統，為冰箱、洗衣機、油煙機等場景提供從底層驅動到上層應用的全鏈路技術支持。

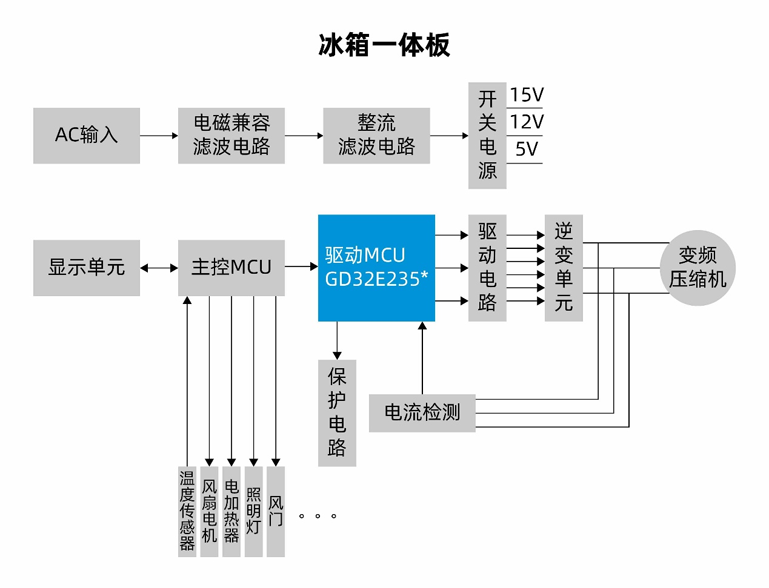

基于GD32E235系列MCU的冰箱一體板應用框圖

針對冰箱柜控制中轉速精度、低噪節能與寬電壓兼容的需求，兆易創新方案采用單電阻采樣結合FOC（磁場定向控制）正弦波控制技術，可在110/220Vac雙電壓輸入下實現±10rpm的轉速精度，解決背壓?jiǎn)?dòng)與平衡壓?jiǎn)?dòng)的穩定性難題。其雙寬變頻技術在實現精準控溫的同時，將運行噪聲控制在行業先進水平，且完全符合新國標諧波Class D要求。方案提供二合一控制板（驅動與主控集成）、三合一評估板（集成照明控制）及冰柜一體評估板，支持多路溫度傳感器實時監測與多風門聯動控制，配合過壓、欠壓、過流、堵轉等多重保護機制，適配不同容積的冰箱/冰柜穩定運行。

面對洗衣機低速大扭矩、精準稱重、不平衡檢測、快速啟停等技術挑戰，兆易創新與晶哲科技聯合推出的基于GD32E235的解決方案采用雙電阻采樣與死區補償技術，在波輪/滾筒洗衣機中實現0.5kg精度稱重與50g精度不平衡檢測（OOB），通過對角偏心（DOOB）動態保護算法防止脫水過程中的負載偏移。方案支持SVPWM過調制技術提升母線電壓利用率，結合弱磁控制實現BLDC電機最高20000rpm的轉速控制，同時滿足IEC60730軟件Class B認證要求。評估板集成高壓Buck電源與IPM驅動模塊，通過6路帶死區PWM信號實現電機快速啟停與回饋制動，適配12kg以下容量洗衣機的BLDC、DD或DDM直驅電機需求。

基于GD32E235系列MCU的洗衣機變頻驅動應用框圖

針對油煙機恒功率、高靜壓與順逆風啟動的特殊要求，兆易創新與奧庫科技聯合推出的GD32E235驅動方案采用全自主FOC控制算法，通過雙電阻采樣降低電磁噪音，配合1s快速啟動技術實現油煙濃度突變時的即時響應。方案支持恒轉矩與恒功率控制邏輯切換，在3000rpm以下轉速區間保持風機靜壓穩定，同時通過EMI余量≥10dB的硬件設計滿足電磁兼容要求。該方案的評估板集成推桿電機、水泵與照明接口，提供12V直流驅動能力，可實現油煙機風門調節與清洗功能聯動，適配400W以下功率的永磁同步電機。

基于GD32E235系列MCU的油煙機變頻驅動方案應用框圖

依托兆易創新與生態合作方在變頻技術領域的持續研發投入，GD32E235系列MCU驅動方案已實現國內頭部家電廠商的規模化應用。這些方案通過與行業龍頭的深度協同，在冰箱精準控溫、洗衣機智能洗護等場景中完成多輪技術驗證與迭代，以國產化硬核實力推動家電變頻方案的產業化落地。

從硬件到生態的全維度創新

兆易創新的MCU方案為什么能成為驅動國內家電智能化升級的關鍵支撐？答案就是其以多維技術優勢構建核心競爭力，以強勁算力突破傳統控制瓶頸，為矢量控制、模糊邏輯等復雜變頻算法提供高效運算支撐，實時處理電機狀態數據并動態優化控制策略，解決多場景下控制精度與效率的平衡難題。

硬件層面，兆易創新的MCU內置專用計算單元簡化復雜算法的實現難度，加速底層驅動開發。作為國產化替代方案，其嚴格遵循國際主流開發標準，支持通用工具鏈并高度兼容進口平臺硬件設計，大幅降低企業技術切換成本與供應鏈風險。

生態體系構建層面，從集成開發環境到標準化軟件庫，再到全周期技術支持，開發者可直接調用成熟的變頻控制算法模塊，縮短產品研發周期。作為國產芯片代表，其在保持高性能的同時具備成本優勢，配合動態功耗管理技術，通過多種省電模式滿足嚴苛能效標準，助力整機廠商實現節能與成本控制的平衡。

在可靠性設計上，兆易創新的芯片歷經嚴苛環境測試，可在復雜工況下穩定運行，為變頻系統提供長期可靠保障。這些優勢的技術合力，使兆易創新的MCU不僅滿足變頻驅動的基礎控制需求，更以本土創新、生態賦能與成本優化的全維度突破，成為串聯性能提升、研發加速與可靠性保障的核心樞紐。

展望未來，隨著家居智能化需求的深化，變頻驅動方案將進一步聚焦算力與主頻的性能提升，融合AI算法與邊緣計算能力，實現電機控制策略的自主學習與優化。同時，硬件集成度與功能融合度將持續提高，MCU有望集成更多傳感器接口與通信協議，推動變頻家電向“全屋智能互聯”方向演進，為用戶帶來更高效、更智能、更節能的家居體驗。
